نصل سكين مقصوص ستانلس ستيل ألماني

صلب 440c المقاوم للصدأ “ ستانلس ستيل

Stainless steel 440c

صنع فى المانيا

كان هذا النوع من الصلب طفرة منذ عقود فى مجال صناعة السكاكين واعتمدته كبرى الشركات وكبار الصناع بعد نجاحه فى صناعة توربينات الطائرات والاستخدامات العسكرية لما يتوافر به من مميزات كالصلابة العالية ومقاومة الصدأ وقابليته للتلميع كالمرآه وسهولة السن مع الإحتفاظ بالحد واللمعة وسهولة التنظيف بعد الإستخدام

كما تسهل معالجته حراريا مقارنة بالانواع الحديثة من الاستانلس عالى الكربون

تركيبه الكيميائى كالتالى

Carbon (C) content of 0.95–1.20%

Chromium (Cr) content of 16.00–18.00%

Molybdenum (Mo) content of 0.75%

Manganese (Mn) content of 1.0%

Silicon (Si) content of 1.0%

وللحصول على أعلى أداء يفضل إتباع الطريقة التالية لمعالجته حراريا

يتم تغليف النصل بقصدير خاص مصنوع من الستانلس ستيل مع ثنى الاطراف وإحكام إطباقها لمنع دخول الهواء وبالتالى الاكسجين والذى يؤثر على السطح الخارجى بتكوين طبقة سوداء سميكة يصعب ازالتها ويتم وضع قطعة ورق داخل المغلف لإستهلاك كمية الاكسجين داخل المغلف اثناء احتراقها وبذلك تحصل على سطح نظيف

وتوضع فى الفرن النصل لأعلى والمقبض جهة الخروج حتى تمسك من المقبض اثناء اخراجها

واذا لم يتوفر هذا التجهيز يفضل القص والتخريم ثم التشكيل بعد المعالجة مع الحرص على عدم رفع درجة حرارة النصل والتبريد المستمر اثناء التشكيل

وتتم تقسيته بتسخينه من ١٠٠٠ الى ١٠٥٠ درجة لمدة نصف ساعة ثم وضعه سريعا فى زيت نباتى أو تعريضه لتيار هواء مضغوط أو وضعه بين لوحان الومنيوم سميكين وتمرير الهواء المضغوط بينهم

وللمراجعة يتم وضع السكين فى فرن كهربائى لمدة ساعتين يفصلهم نصف ساعة ليبرد لدرجة حرارة الغرفة

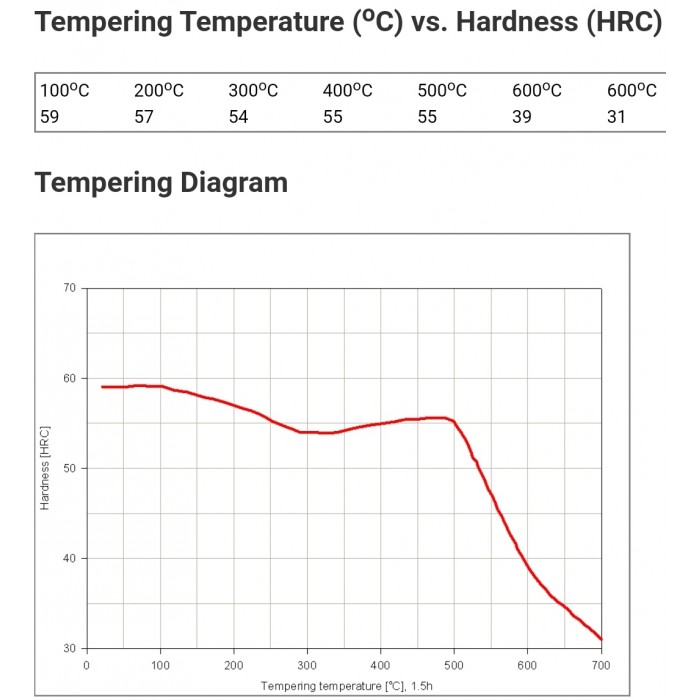

ويتم تحديد درجة حرارة الفرن فى عملية المراجعة حسب الصلابة المطلوبة كالتالى

١٠٠ درجة مئوية للحصول على صلابة نهائية ٥٩ روكويل

٢٠٠ درجة مئوية للحصول على صلابة نهائية ٥٧ روكويل

٣٠٠ درجة مئوية للحصول على صلابة نهائية ٥٤ روكويل

٤٠٠ درجة مئوية للحصول على صلابة نهائية ٥٥ روكويل

وللحصول على أداء إستثنائى من هذه السبيكة

يفضل بعد عملية التقسية وضع السكين فى النيتروجين السائل والذى تصل درجة حرارته ل ٢٠٠ درجة تحت الصفر لليلة كاملة ثم القيام بعملية المراجعة كما سبق
